回转窑基本构造

作者:Gylyy 浏览: 发布时间:2018/11/21

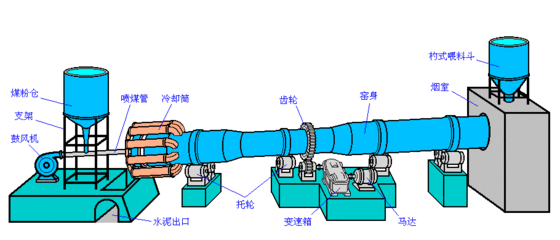

                                    回转窑基本构造

窑头部分
窑头是回转窑出料部分,直径大于回转窑直径,通过不锈钢鱼鳞片和窑体实现密封,主要组成部分有检修口、喷煤嘴、小车、观察孔等部分构成。
窑体部分
它是回转窑(旋窑)的主体,通常有30~150米长,圆筒形,中间有3~5个滚圈。筒体多由工厂加工成3~10段,由大型卡车运输到目的地后焊接而成。其中滚圈部分也俗称(胎环)由钢水浇铸而成,滚圈部分窑体由于承重所以比其他部分窑体钢板稍厚。支撑拖轮,也是窑体的一部分和滚圈对应与地基相连,是整个回转窑的承重支柱。通常一组托辊,由两个托辊和两个挡轮组成。回转窑在正常运转时里面要铺上耐火砖。
窑尾部分
窑尾部分也是回转窑的重要组成部分,在进料端形状类似一个回转窑的盖子,主要承担进料和密封作用。
回转窑支撑架
1.回转窑的支撑架可以使我们的回转窑设备更加的坚固,使其工作的时候不会摇动,稳定生产;
2.回转窑的支撑架主要是固定我们的回转窑设备,在其使用的时候能够防止我们的回转窑设备变形,大家都知道回转窑设备如果操作不当会走形的,所以其具备这样的作用;
3.回转窑支架可以方便我们回转窑设备的吊装等,方便运输。
预热塔
也叫预热器是物料在进入回转窑之前由回转窑排出的尾气余热来将物料进行初步加热的设备,多为立式结构。其原理就是将回转窑窑尾排出的余热经过装满原料的预热塔实现原料加热过程。加上预热塔能有效降低能耗,并且提高成品质量等级。
冷却机
冷却机和预热器相反是回转窑物料烧成之后迅速降温的装置,看起来像一个小型的回转窑,只是直径更小更短,不需要铺设耐火砖,里面由扬料板取代。主要作用是将成品迅速降温。
输送带
输送带是回转窑的物料输送装置,在使用过程中,常会出现多种形式的损坏,例如:边缘分层、溃烂、缺损与开裂;长距离纵向撕裂、深度划伤、孔洞、大面积磨损、覆盖胶鼓包或起皮、接头内在缺陷等。其中纵向撕裂最迫切,边缘破损最普遍,接头内在缺陷难避免,修复后使用寿命最关心。
传统的高温热硫化工艺对于长距离的纵向撕裂、长距离边缘溃烂、边缘缺损,修复的效果差,而且回转窑笨重,劳动强度也大。国外多采用新材料解决输送带的破损问题,凯斯特90T高固化橡胶修复膏剂或福索恩橡胶修复材料修补。90T有极好的粘着力,粘着与所有橡胶;卓越的弹性,拉伸度可达300% ;出色的抗磨性能,耐磨性能超过热固化的人造橡胶 ;抗散落性能好,可以在垂直或头顶上的表面涂抹到1英寸厚,而不会散落;100%固体意味着不会收缩,极好的抗化学腐蚀性能,可以抗很多种化学腐蚀。福索恩是一种新型合成橡胶产品,可以简单、快速和长久的修复传送带,有极好的耐磨性,抗冲击性及长久耐用性相当于延长传送带的使用寿命。宋陵矿山回转窑网站: http://www.huizhuanyaosl.com
